グラコ

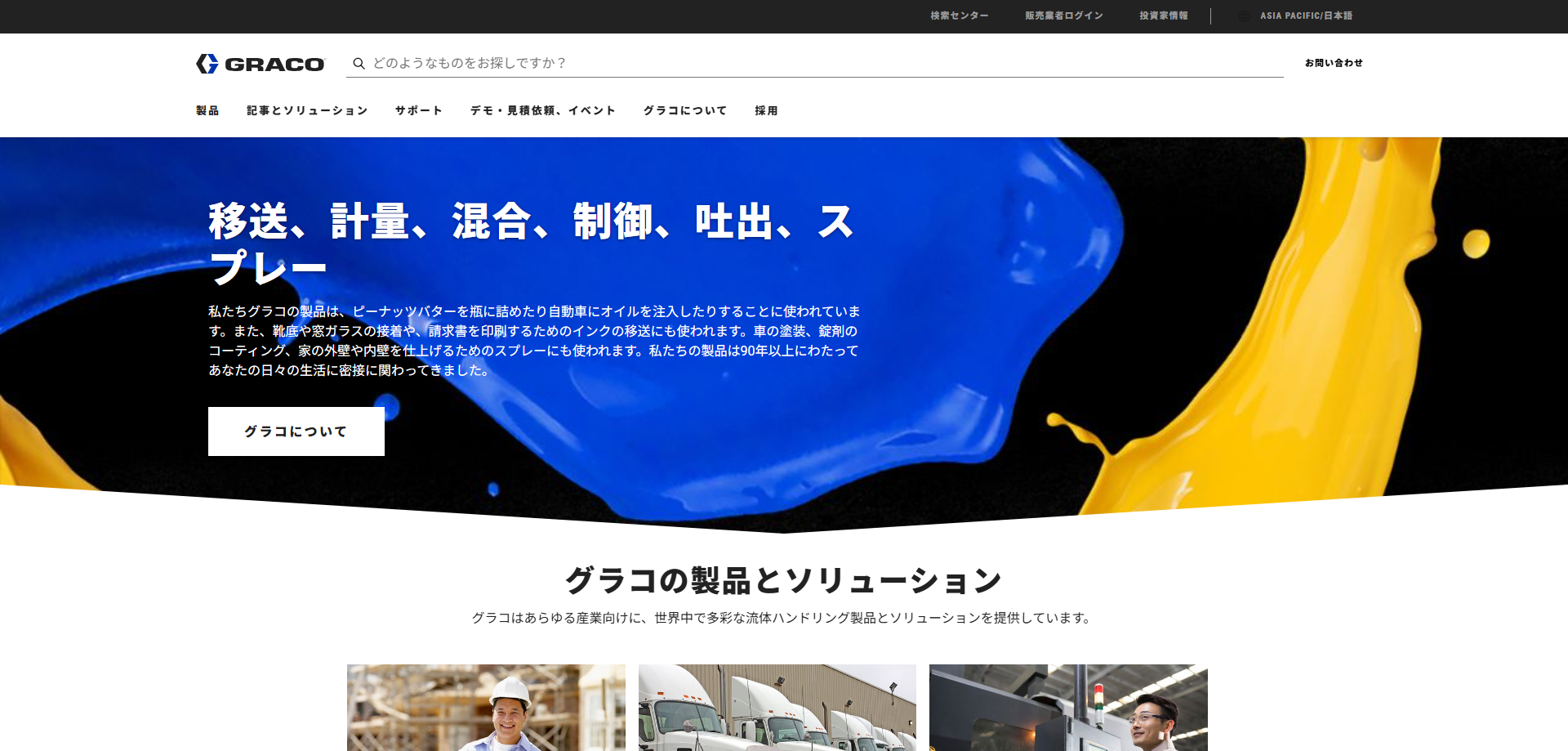

引用元：グラコ公式HP
https://www.graco.com/jp/ja

グラコ株式会社は、米Graco Inc. の日本法人として半世紀以上にわたりメーター・ミックス・ディスペンス技術を専門に提供してきた企業です。横浜のテクニカルセンターを軸に、国内外の代理店網と連携しながら接着・シーリング・ポッティング・ガスケッティングなど多彩な二液工程を支援。
±1 %以内の比率精度と1:1～24:1の広い配合比を誇る「PR70」シリーズをはじめ、電動サーボで微細ビードを安定供給する「EFR」、高粘度・大容量に対応する油圧式「HFR」など用途別に最適化されたプラットフォームを展開しています。

グラコの
2液混合ディスペンサー

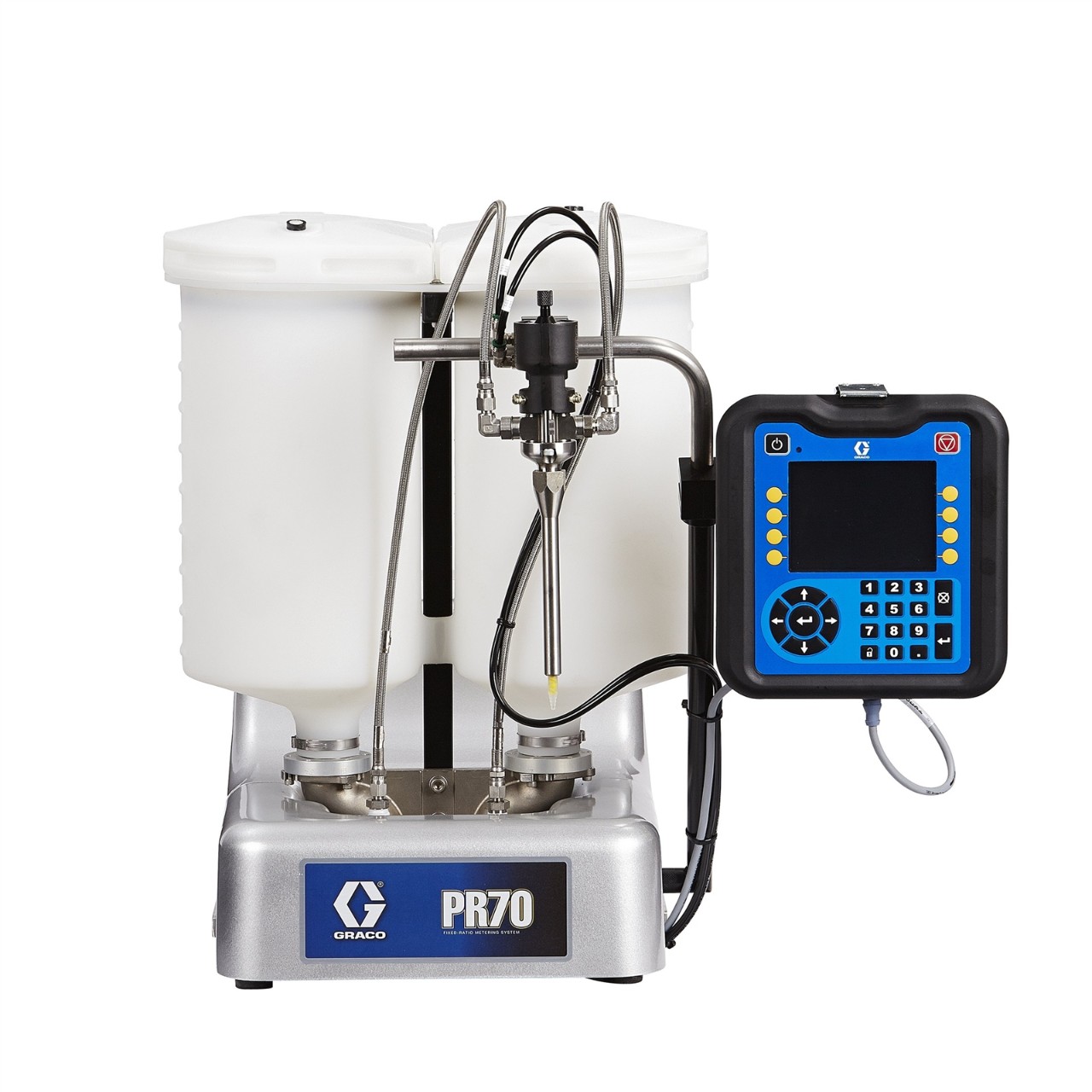

ベンチトップ計量・混合・吐出システム　
PR70 / PR70v / PR70f

引用元：グラコ公式HP
https://www.graco.com/jp/ja/in-plant-manufacturing/products/sealants-adhesives/meter-mix-dispense-equipment/pr70---benchtop-meter-mix-dispense-system.html

「PR70」シリーズはグラコのフラッグシップで、低～高粘度材料を±1 %の比率精度で計量・混合・吐出するベンチトップシステムです。可変比モデルのPR70vは1:1 ～ 24:1まで配合比をワンタッチで変更可能、PR70fは流量変動の大きいビード塗布でも精度を維持します。

ショット量は2 cc～70 ccを標準とし、ポッティングやシリンジ充填など少量多品種生産に最適です。オプションのAdvanced Display Moduleを装備すれば、吐出履歴とアラームをログ化してトレーサビリティも確保できます。

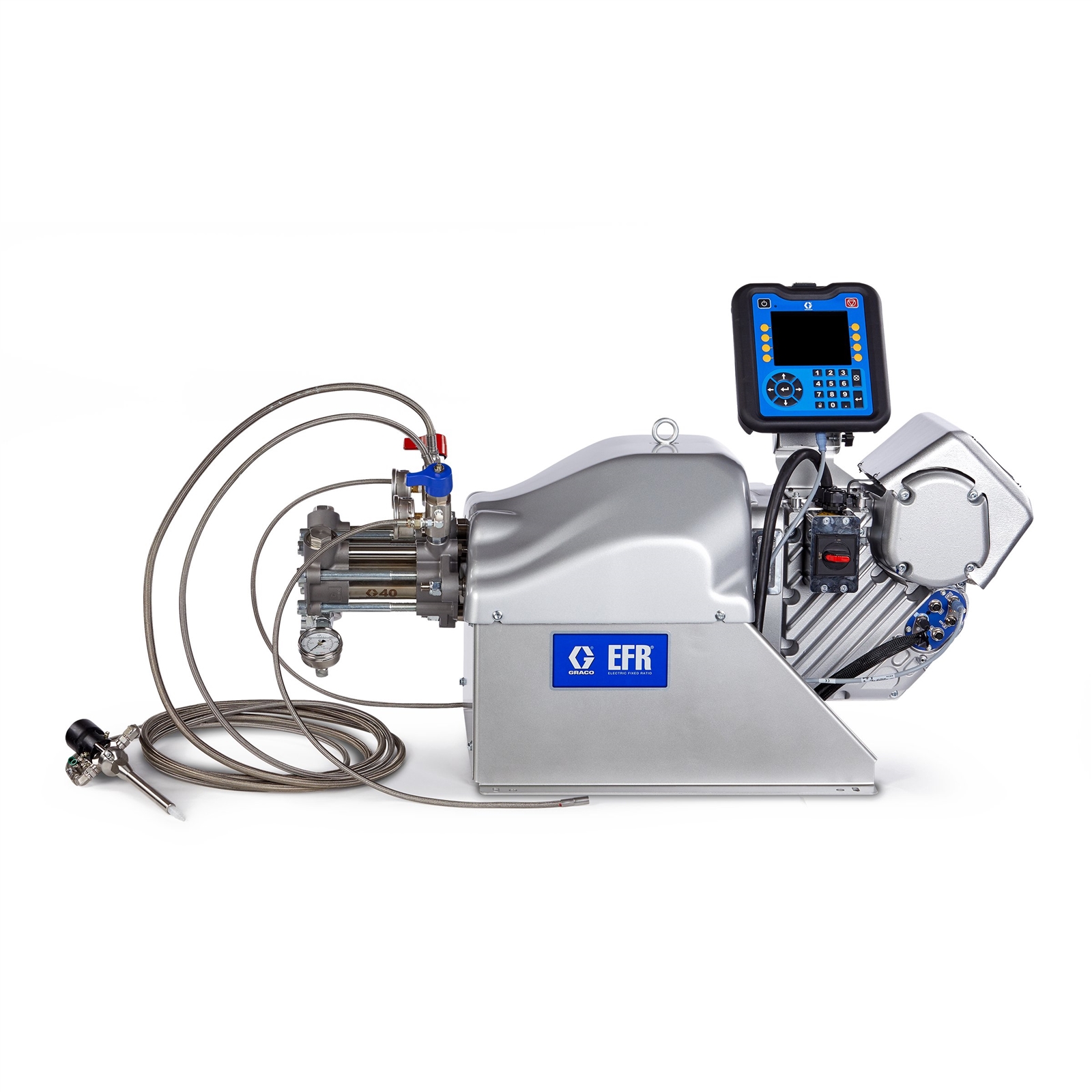

電気固定比率計量システム　
EFR (Electric Fixed Ratio)

引用元：グラコ公式HP
https://www.graco.com/jp/ja/in-plant-manufacturing/products/sealants-adhesives/meter-mix-dispense-equipment/electric-fixed-ratio-efr-metering-system.html

EFRはサーボモータ駆動ポンプを採用した固定比率プロポーショナーで、ビード形状をリアルタイムでフィードバックしながら一定流量・一定圧を維持します。電動化により空圧脈動を排除し、薄膜ガスケットや熱伝導率の高いギャップフィラーでも均一な幅・高さを確保。

材料使用量や稼働データをEtherNet/IP経由でMESに送信できるため、予防保全や材料コスト管理に活用可能です。

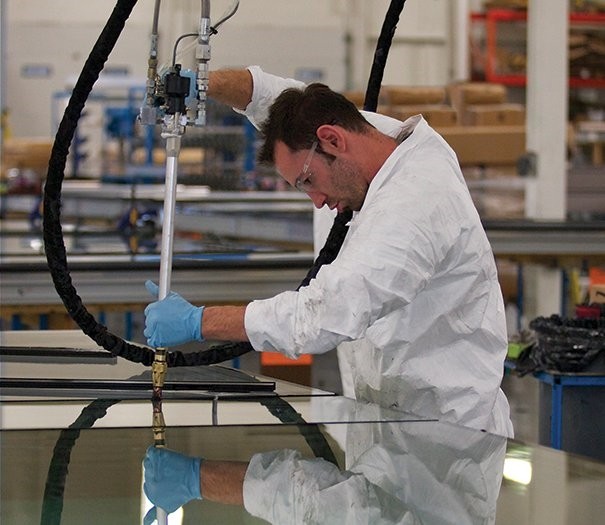

油圧固定比率メーター・混合・吐出システム　
HFR

引用元：グラコ公式HP
https://www.graco.com/jp/ja/in-plant-manufacturing/products/protective-coatings/wear-resistant-coatings-sprayers/hydraulic-fixed-ratio-hfr-meter-mix-dispense-system.html

HFR は高吐出量・高粘度材料向けの油圧駆動メータリングシステムです。正動作容積ポンプ＋静置／動的／衝突混合の選択肢を備え、ガラスビーズ充填エポキシや難燃発泡ポリウレタンでも毎ショット厳密な比率を保持。

シーケンサ内蔵タッチパネルで最大100レシピを記憶し、自動車ボディシールや風力ブレード製造ラインのタクトに同期して自動運転します。

2液混合ディスペンサーは、
目的別に選ぶことが重要

グラコの二液ディスペンスプラットフォームは、ベンチトップから大型ラインまで同一アーキテクチャを採用しているため、複数装置を導入しても操作性・保守部品・データフォーマットが共通。これにより現場教育工数の削減と部品在庫の最適化を実現できます。

全機種でIoTゲートウェイ「Graco Data-Smart」を利用でき、吐出量・比率・温度・圧力をクラウドに蓄積してAI分析することで、硬化不良やビード欠損の予兆保全が可能です。

本サイトでは、2液混合ディスペンサーをお探しの担当者様向けに、「電子部品などの正確な吐出・混合」や「大量生産品などのシンプルな配合比」「分析機器などの微量吐出」などの目的にあった2液混合ディスペンサーをご紹介しています。
ぜひ、参考にしてください。

【目的別】
2液混合ディスペンサー3選をみる

グラコの特徴

±1 %以内の比率精度とリアルタイム補正

ポジティブディスプレイスメントポンプと独自のストロークエンコーダにより、温度・粘度変動時も比率ずれを即時補正。車載インバータの絶縁ポッティングなど厳しいCpk 1.67基準を安定クリアします。

電動・油圧・空圧から選べる駆動方式

電動EFRはクリーン＆省エネ、油圧HFRは高粘度・大流量、空圧PR70は汎用性とコストバランスを重視と、工程条件に合わせた最適モデルを選択可能。統一GUIでレシピ転送もスムーズです。

IoT対応でトレーサビリティと予防保全

各装置のPLCはOPC UA／EtherNet/IPを標準装備。MESと連携して材料ロット・装置パラメータ・ショット履歴を一元管理でき、FDA 21 CFR Part 11や自動車品質規格の電子署名要件にも対応します。

日本法人による迅速な技術サポート

横浜本社にはデモ装置と修理拠点を併設し、部品95 %を国内在庫。平日12:00までの注文は当日出荷可能で、緊急出張サービスも最短24 h以内に手配できます。

グラコ株式会社の基本情報

まとめ

グラコ株式会社は、米Graco Inc.の日本法人として半世紀以上にわたり、接着・シーリング・ポッティングなど多彩な二液工程を支える技術を提供してきた企業です。

代表的なPR70シリーズは±1％の比率精度と広い配合比を実現し、EFRは電動で安定したビード形成、HFRは高粘度・大容量に対応。ベンチトップから大型ラインまで共通アーキテクチャを採用し、IoT連携によるトレーサビリティや予防保全も可能です。

なお、適切な機種は条件により異なるため、当サイトで目的別に3選比較表として整理していますので、あわせてご検討ください。
